平成29年春期試験問題 午前Ⅱ 問8
問8解説へ
工程管理図表の特徴に関する記述のうち，ガントチャートのものはどれか。
- 計画と実績の時間的推移を表現するのに適し，進み具合及びその傾向がよく分かり，プロジェクト全体の費用と進捗の管理に利用される。
- 作業の順序や作業相互の関係を表現したり，重要作業を把握したりするのに適しており，プロジェクトの作業計画などに利用される。
- 作業の相互関係の把握には適さないが，作業計画に対する実績を把握するのに適しており，個人やグループの進捗管理に利用される。
- 進捗管理上のマイルストーンを把握するのに適しており，プロジェクト全体の進捗管理などに利用される。
正解 ウ問題へ
分野 ：マネジメント系
中分類：プロジェクトマネジメント
小分類：プロジェクトの時間
中分類：プロジェクトマネジメント
小分類：プロジェクトの時間
広告
解説

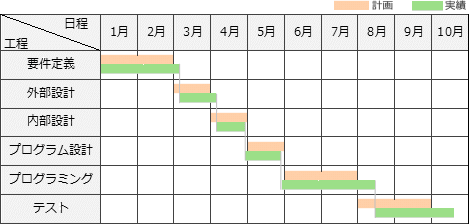

ガントチャート(Gantt Chart)は、棒グラフの一種で予定と実績を2本の横棒で表した図です。進捗状況を視覚的に把握することができるのでスケジュール管理などに用いられます。
- EVM(Earned Value Management)の特徴です。ガントチャートでは費用の管理ができません。
- アローダイアグラムの特徴です。ガントチャートでは作業同士の前後関係や作業の優先度を表現できません。
- 正しい。ガントチャートは作業の進捗状況を視覚的に把握できる一方、作業間の関連や制約を明確に表すことはできないという特徴があります。
- トレンドチャートまたはマイルストーンチャートの特徴です。ガントチャートは個々の作業の進捗管理には適していますが、プロジェクト全体の進捗管理には適しません。
